뱀은 다리 없이도 다양한 지형에서 유연하게 이동할 수 있는 생물 중 하나입니다.
그들은 곡선형 몸체와 복잡한 이동 패턴을 활용하여 바위, 모래, 진흙, 물속 등에서도 자유롭게 움직일 수 있습니다.
이러한 특성을 모방한 뱀형 로봇(Snake Robot)은 좁은 공간, 험지, 붕괴된 건물, 파이프 내부 등에서 기존 바퀴형 또는 다리형 로봇보다 더 높은 기동성을 발휘할 수 있습니다.
이에 따라, 우주 탐사, 지진 구조, 산업 점검, 군사 정찰 등 다양한 분야에서 활용 가능성이 주목받고 있습니다.
이번 글에서는 ① 뱀의 유연한 움직임과 이동 방식 분석, ② 뱀형 탐사 로봇의 설계 원리 및 기술 적용, ③ 실제 활용 사례 및 미래 응용 가능성을 상세히 살펴보겠습니다.
1. 뱀의 유연한 움직임과 이동 방식 분석
뱀은 다리가 없음에도 불구하고 다양한 환경에서 효율적으로 이동할 수 있는 독특한 생물입니다.
뱀은 유연한 몸을 활용하여 여러 가지 이동 방식을 조합하면서 비정형 지형에서도 높은 기동성을 발휘합니다.
이러한 특성을 연구하면 좁은 공간을 탐사하거나, 장애물이 많은 지역에서 효과적으로 작동할 수 있는 로봇 설계에 응용 가능합니다.
이번 장에서는 ① 뱀의 해부학적 구조와 움직임 원리, ② 다양한 이동 방식 및 환경별 적응 전략, ③ 뱀의 이동 방식이 로봇 설계에 주는 시사점을 상세히 분석해 보겠습니다.
① 뱀의 해부학적 구조와 움직임 원리
뱀은 일반적인 척추동물과 달리 다리 없이도 강력한 추진력을 생성할 수 있는 독특한 근육 및 골격 구조를 가지고 있습니다.
🔹 뱀의 신체 구조 – 유연성을 극대화하는 해부학적 특징
✅ 1) 길고 유연한 척추 구조
뱀의 척추는 일반적인 포유류보다 훨씬 많은 수의 척추 마디로 구성되어 있습니다.
평균적으로 200~400개의 척추뼈가 있으며, 각 척추 사이에는 유연한 관절이 존재하여 매우 부드러운 움직임이 가능함.
이러한 구조 덕분에 곡선 운동, 직선 이동, 회전 등 다양한 방식으로 움직일 수 있음.
✅ 2) 강력한 근육 시스템
뱀은 복부를 따라 길게 이어진 근육을 조절하여 몸을 수축하고 이완하는 방식으로 이동합니다.
각 척추뼈에 연결된 다층 구조의 근육이 독립적으로 작동하여 매우 정밀한 조정이 가능합니다.
이 때문에 좁은 공간에서도 유연한 움직임을 수행할 수 있음.
✅ 3) 특수한 비늘 구조
뱀의 배 쪽에는 마찰력을 조절하는 특수한 비늘이 존재합니다.
이 비늘은 특정 방향으로만 움직일 수 있도록 마찰력을 조정하여 최소한의 에너지로 최대한의 추진력을 얻을 수 있도록 설계되어 있습니다.
지면과의 접촉을 최적화하여 효율적인 이동을 가능하게 함.
➡ 결론: 뱀의 이동은 유연한 척추, 강력한 근육, 마찰을 조절하는 비늘의 조합을 통해 이루어지며,이러한 특징은 로봇 설계에서 중요한 생체 모방 기술로 활용될 수 있음.
② 뱀의 다양한 이동 방식 및 환경별 적응 전략
뱀은 지형과 상황에 따라 다양한 이동 방식을 조합하여 최적의 기동성을 확보합니다.
이러한 움직임을 연구하면 비정형 지형에서도 이동이 가능한 로봇 설계에 적용 가능합니다.
🔹 1) 측방 운동 – 가장 일반적인 이동 방식
✅ 특징
S자 형태의 파동 운동을 사용하여 추진력을 얻는 방식
물속과 지상에서 모두 사용 가능하며, 가장 에너지 효율적인 이동 방식
지면과의 마찰을 최소화하여 부드럽고 빠른 이동 가능
✅ 장점
✔ 빠르고 에너지 효율적인 이동 방식
✔ 일반적인 지형에서 효과적
✔ 수중에서도 사용 가능
✅ 단점
✖ 매끄러운 표면에서는 추진력이 감소함
✖ 좁은 공간에서 활용하기 어려움
🔹 2) 직선 운동 – 좁은 공간을 위한 특수 이동 방식
✅ 특징
뱀의 복부 근육과 비늘을 활용하여 몸을 직선으로 유지한 채 미세한 추진력을 생성하는 방식
복잡한 파이프 내부, 터널 같은 제한된 공간에서 매우 효과적
✅ 장점
✔ 좁은 공간에서도 이동 가능
✔ 매끄러운 표면에서도 이동 가능
✔ 소음이 적고 신중한 움직임 가능 (군사 로봇 활용 가능)
✅ 단점
✖ 빠른 이동이 어렵고 속도가 느림
✖ 에너지 소비가 높음
🔹 3) 굴절 운동 – 험지에서 사용되는 이동 방식
✅ 특징
몸의 앞부분을 구부려 지면에 고정한 후, 뒤쪽을 당기면서 전진하는 방식
경사진 바위 지형, 진흙처럼 미끄러운 곳에서도 이동 가능
✅ 장점
✔ 미끄러운 지형에서도 안정적인 이동 가능
✔ 다양한 각도로 이동 가능하여 험지 탐사에 적합
✅ 단점
✖ 에너지 소모가 큼
✖ 이동 속도가 느림
🔹 4) 사이드와인딩 – 사막이나 미끄러운 지형에서 사용
✅ 특징
몸의 일부를 공중에 띄우면서 최소한의 접촉면적을 활용하여 전진하는 방식
사막이나 진흙처럼 미끄러운 환경에서도 효과적인 이동 방식
✅ 장점
✔ 사막과 같은 모래 지형에서도 빠른 이동 가능
✔ 최소한의 에너지로 추진력을 얻을 수 있음
✅ 단점
✖ 측면 이동이므로 정밀한 조정이 어려움
✖ 좁은 공간에서는 활용이 어려움
③ 뱀의 이동 방식이 로봇 설계에 주는 시사점
뱀의 다양한 이동 방식은 로봇 설계에서 기존의 바퀴형 또는 다리형 이동 방식이 해결하지 못하는 문제를 해결하는 데 중요한 영감을 제공합니다.
✅ 1) 유연한 지형 적응력 확보 가능
다양한 이동 방식을 조합하면 험지나 협소 공간에서도 높은 기동성을 확보 가능
✅ 2) 비정형 환경에서 이동 가능
기존 로봇이 이동하기 어려운 붕괴된 건물, 파이프 내부, 사막, 진흙에서도 이동 가능
✅ 3) 에너지 효율적인 이동 방식 구현 가능
뱀의 마찰력 조절 메커니즘을 적용하면 배터리 소모를 줄이면서 장거리 탐사 가능
✅ 4) 군사, 우주 탐사, 재난 구조 분야에서 활용 가능
군사 정찰, 붕괴된 건물 탐사, 우주 환경 탐사 등에 최적화된 이동 방식 제공 가능
2. 뱀형 탐사 로봇의 설계 원리 및 기술 적용

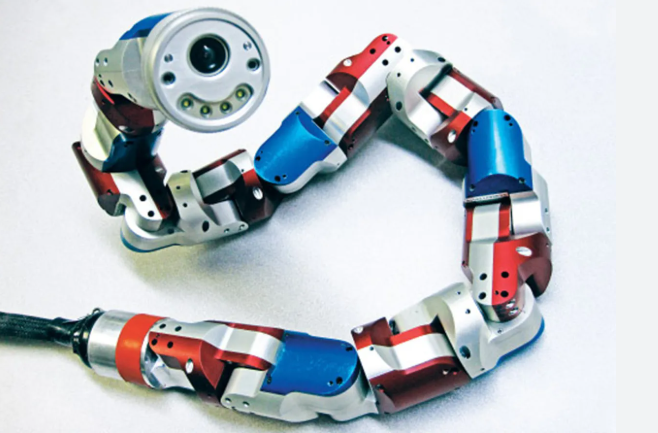

뱀형 탐사 로봇은 기존의 바퀴형 또는 다리형 로봇이 접근하기 어려운 좁은 공간, 거친 지형, 미끄러운 표면, 물속 등의 환경에서도 원활하게 이동할 수 있도록 설계된 로봇입니다.
뱀의 유연한 척추, 강력한 근육, 마찰을 조절하는 비늘 구조를 모방하여 만들어지며, 이를 통해 우주 탐사, 지진 구조, 군사 정찰, 파이프 점검, 해저 탐사 등 다양한 분야에서 활용될 가능성이 높습니다.
이번 장에서는 ① 뱀형 탐사 로봇의 핵심 설계 원리, ② 이동 방식 구현을 위한 기술 적용, ③ 뱀형 로봇이 극복해야 할 기술적 도전 과제를 상세히 살펴보겠습니다.
① 뱀형 탐사 로봇의 핵심 설계 원리
뱀형 탐사 로봇을 설계할 때 가장 중요한 요소는 유연성과 추진력입니다.
이를 위해 다음과 같은 핵심 설계 원리가 필요합니다.
🔹 1) 모듈형 관절 설계
✅ 개별적인 관절 유닛으로 구성하여 유연한 움직임 구현
뱀처럼 로봇의 몸체를 여러 개의 독립적인 모듈로 설계하여 관절을 개별적으로 제어 가능
각 모듈은 회전 및 굴절 기능을 가질 수 있도록 설계되어야 함
이를 통해 다양한 이동 방식(측방 이동, 직선 이동, 사이드와인딩 등)을 구현할 수 있음
✅ 모듈 간 연결 방식 최적화
기존의 딱딱한 연결부 대신, 탄성 소재 또는 연성 관절을 사용하여 더욱 자연스러운 움직임 구현
일부 연구에서는 소프트 로봇 기술을 적용하여 고무나 실리콘 기반의 관절을 개발
✅ 적용 사례:
✔ NASA의 ‘EELS’(Exobiology Extant Life Surveyor) 로봇 – 독립적인 모듈 구조로 극한 환경 탐사 가능
✔ CMU(카네기 멜론 대학)의 ‘SnakeBot’ – 각 모듈을 독립적으로 제어하여 좁은 공간에서 자유로운 이동 가능
🔹 2) 고효율 액추에이터 시스템
✅ 다중 모터 및 유연한 구동 장치 적용
뱀형 로봇은 각 모듈을 독립적으로 움직여야 하므로, 모듈마다 작은 액추에이터가 필요
기존의 전기모터 기반 액추에이터 외에도 유압, 공압, 형상기억합금 기반의 유연한 구동 장치 적용 가능
✅ AI 기반 모터 제어 시스템
로봇의 전체적인 움직임을 최적화하기 위해 AI 및 머신러닝 기반의 실시간 제어 시스템 적용
환경 변화에 맞춰 자동으로 각 관절의 움직임을 조정하는 알고리즘 필요
✅ 적용 사례:
✔ Harvard의 ‘Soft Snake Robot’ – 공압 기반 소프트 로봇 액추에이터를 사용하여 유연한 이동 구현
✔ MIT의 ‘Hyperelastic SnakeBot’ – 형상기억합금(SMA) 기반으로 더욱 부드럽고 자연스러운 이동 구현
🔹 3) 마찰력 조절 시스템
✅ 뱀의 비늘과 유사한 패턴을 로봇의 표면에 적용
뱀은 지면과 접촉하는 부위에서 마찰을 조절하는 특수한 비늘을 사용하여 추진력을 얻음
이를 모방하여 로봇의 하부에 마찰력이 높은 소재(실리콘 고무 패드 등)를 적용하여 이동 효율 극대화 가능
✅ 마찰력 조절 메커니즘 적용
이동 방식에 따라 마찰력을 조정할 수 있도록 수동 또는 능동적 마찰력 조절 기술 필요
일부 연구에서는 미세한 압전소자를 사용하여 표면 마찰력을 실시간으로 변경하는 기술 적용
✅ 적용 사례:
✔ Tokyo Tech의 ‘Slithering Robot’ – 표면 마찰력 조절 기술을 사용하여 에너지 효율 극대화
✔ Stanford University의 ‘Friction-Adaptive SnakeBot’ – 비늘 구조를 모방하여 다양한 지형에서도 최적의 마찰력 확보
② 이동 방식 구현을 위한 기술 적용
뱀형 로봇은 다양한 지형에서 최적의 이동 방식을 적용할 수 있도록 설계되어야 합니다.
이를 위해, 각 이동 방식에 따른 핵심 기술을 적용할 수 있습니다.
🔹 1) 비정형 지형을 위한 이동 방식 구현
✅ 좁은 공간에서의 직선 이동 기술 적용
지하 터널, 파이프, 붕괴된 건물 내부 탐사 등에 유용
마찰력을 조정하는 패드를 활용하여 최소한의 마찰로 최대한의 추진력 생성
✅ 모래 및 진흙 지형에서 사이드와인딩 기술 적용
사막, 해안, 우주 탐사 로봇에 최적화된 기술
AI를 활용하여 접촉면적을 최소화하면서 효율적인 이동 가능
🔹 2) 다중 센서 시스템 적용
✅ LiDAR, 초음파, 적외선 센서 등 다양한 센서를 적용하여 실시간 환경 분석 가능
✅ 지형 데이터를 AI로 분석하여 최적의 이동 패턴을 자동으로 선택
✅ 적용 사례:
✔ NASA의 ‘EELS’ 프로젝트 – AI 기반 실시간 환경 분석 시스템 적용
✔ CMU의 ‘SnakeBot’ – 장애물 감지 및 회피 기능 포함
③ 뱀형 로봇이 극복해야 할 기술적 도전 과제
✅ 1) 다중 관절의 정밀한 제어 기술 필요
20개 이상의 독립적인 관절을 제어해야 하므로, 실시간 데이터 처리 및 신속한 반응 속도를 확보할 수 있는 고성능 프로세서 필요
✅ 2) 에너지 효율성 개선 필요
뱀형 로봇은 다중 액추에이터를 사용하므로 에너지 소모가 큼
스마트 배터리 기술, 저전력 모터, 태양광 발전 시스템 등의 활용 필요
✅ 3) 내구성 문제 해결 필요
다중 관절이 지속적으로 움직이기 때문에 기계적 마모가 발생할 가능성이 높음
고강도 탄성 소재 및 자가 복구 기술 적용 필요
3. 실제 활용 사례 및 미래 응용 가능성
뱀형 로봇은 다양한 분야에서 이미 연구 및 개발 중이며,
특히 재난 구조, 우주 탐사, 군사 정찰, 산업 자동화 등에서 높은 활용 가능성이 주목받고 있습니다.
🔹 ① NASA – "EELS" (Exobiology Extant Life Surveyor) 프로젝트
✅ 화성 및 타이탄 탐사 목적의 뱀형 로봇 개발
✅ 빙하 지형, 동굴 탐사 등 기존 탐사 로버보다 높은 기동성 제공
🔹 ② 카네기 멜론 대학교 – "SnakeBot"
✅ 붕괴된 건물 속 생존자 탐색 및 구조 목적
✅ 좁은 공간에서도 유연하게 이동 가능하며, 위험한 환경에서도 작동 가능
🔹 ③ MIT – "SoFi" (Soft Snake Robot for Underwater Exploration)
✅ 수중 환경에서 탐사 및 모니터링 목적
✅ 전통적인 수중 드론보다 부드러운 움직임으로 환경 교란 없이 탐사 가능
